Artikel-Nr.: spezifisch
Schräglagen im Wohnmobil gehören mit dem SMV Multi Lift Hydraulikstützensystem der Vergangenheit an. Entwicklung und Produktion vom SMV Partnerbetrieb in mehr als 25 Jahren Erfahrung mit Hydraulikstützen.
SMV Multi Lift Hydraulikstützensystem
…in weniger als 120 Sekunden steht das Wohnmobil perfekt in der waagerechten Position. Vorbei sind die Zeiten, als du mit Kurbelstützen, Keilen und Wasserwaage dein Fahrzeug gerade stellen musstest. Das „Autolevel“ der SMV Stützen bewegt kurz vor dem Bodenkontakt jeweils zwei Stützenpaare gleichzeitig um Verwindungen im Wohnmobil zu vermeiden. Speziell große Fußteller sorgen dabei auch bei weichen Böden für einen sicheren Stand.
Wir beraten dich gerne, schicke uns einfach deine Fahrzeugdaten über unser Anfrageformular und erhalte ein unverbindliches Angebot!
| Gewicht: ab 7.5 kg / Stütze (Gesamt: ca. 65 kg) Tragkraft: 2 Tonnen / Stütze Durchmesser Fußplatte: 180 mm. Gesamtlänge max.: 400 mm. Hub max.: 505 mm Durchmesser: 65 mm Durchmesser Zylinder: 50/ 30 mm |

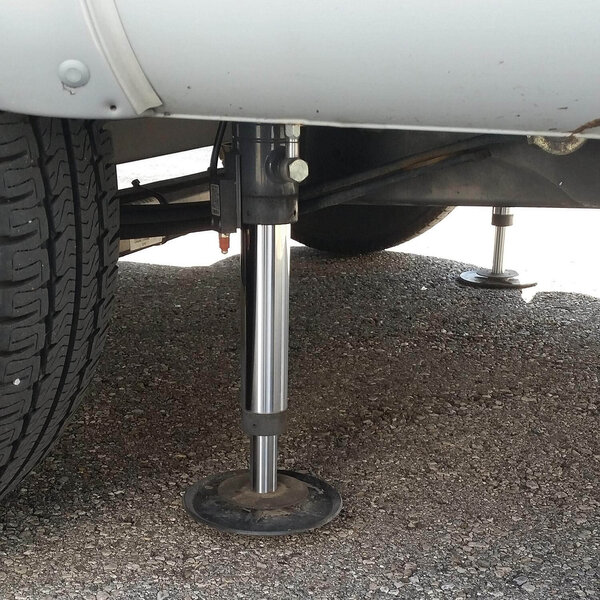

Das SMV Multi Lift – Hydraulikstützen System
Durch unser Autolevel – System fahren alle Stützen auf Knopfdruck nach unten. Sind die Stützen ausgefahren, wird jede Stütze mit kurzem Intervallen separat völlig automatisch bedient bis alle Stützen waagerecht stehen!
Ebenso ist die Bedienung per Fernbedienung möglich.
Die SMV Stützen sind enorm gewichtsoptimiert. Als Standard wird das System mit Teleskopzylindern mit einer Hubkraft von 2 Tonnen ausgeliefert. Das reicht also für die meisten Wohnmobile in Europa. Es sind auch stärkere Stützen bis 3,5 Tonnen pro Stütze lieferbar (weitere auf Anfrage). Die Stützen werden mit Montageplatten an dem Fahrzeugrahmen befestigt. Solche Montageplatten werden nicht als Standard mitgeliefert, weil es so viele verschiedene Fahrgestelle gibt. Diese werden also separat bestellt oder nach Anfrage hergestellt. Zudem ist es möglich verschiedene Hubhöhen zu bekommen.
Pumpenblock
Die Stützen funktionieren mittels eines sogenannten Doppelwirkungs – Systems, das bedeutet, dass die Stützen hydraulisch nach unten und auch wieder hydraulisch zurückgezogen werden. Das hat einen entscheidenen Vorteil: Wenn eine der Stützen in z.B. morastigem Boden eingesunken ist, kann diese wieder rausgezogen wird. Die Stützen sind zudem korrosionsgeschützt.
Die SMV Stützen werden mittels einer 12 Volt oder 24 Volt elektrischen – Hydraulik Pumpe bedient. Diese Pumpe arbeitet mit einem Druck von maximal 160 Bar und kann in einem Staufach oder Stauraum des Wohnmobiles platziert werden. Von diesem Platz aus führen die Hydraulikschläuche zu den Stützen. Im Falle einer entladenen Batterie kann das System weiter mittels Handbedienung arbeiten.
Die Abmessung vom Pumpenblock betragen 45 x 20 x 25 cm. Das ist der Standard für die Multi Lift Easy – Version.
Bedienung

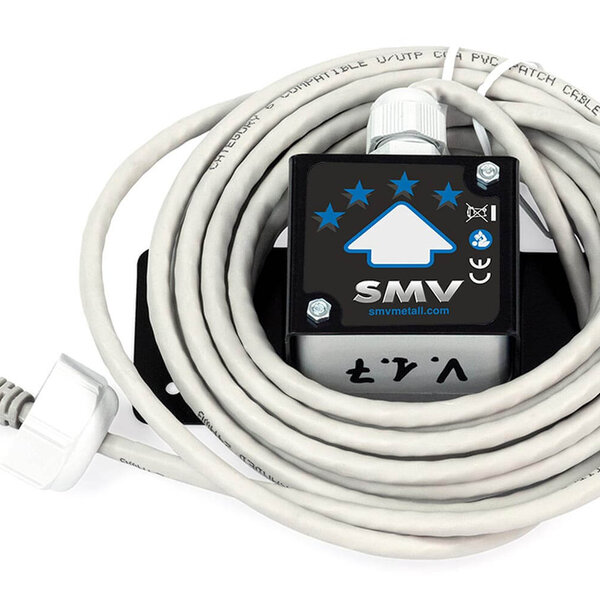

Im Innenraum des Wohnmobiles wird ein Steuergerät platziert, so dass du das ganze System vom Innenraum überwachen kannst. Das System funktioniert auch mit angezogener Handbremse!
Möchtest du weiter fahren, genügt ein Knopfdruck um alle Stützen automatisch wieder innerhalb 1 Minute einzufahren. Solltest du einmal vergessen die Stützen hochzufahren und du löst die Handbremse, dann ertönt sofort ein Warnsignal und du wirst darauf hingewiesen, die Stützen hochzufahren.
Neben der Nutzung des Autolevel-Systems kannst du das System auch semi-automatisch bedienen; das heißt, du bedienst jedes Stützenpaar separat.
Sollte das Wohnmobil zum Beispiel schräg nach links hängen, drückst du die Taste links vorne und links hinten – damit wird das Wohnmobil an der linken Seite hochgefahren, so dass es wieder gerade steht.
Die zwei Hubstützensysteme von SMV
Multi Lift “Easy” / Multi Lift “Heavy”
Die SMV Multi Lift “Easy” Stützen
Die Multi Lift – Easy kann mehr, als im ersten Moment vermuten würde. Die kompakte Bauweise prädestiniert sie vor allem für den Einsatz an Fahrzeugen mit geringer Bodenfreiheit. Die Chassisrahmen von z.B. Spezialfahrzeugen sind nicht höher als unbedingt nötig. Gleichzeitig werden jedoch besonders hohe Anforderungen an eine effiziente Nivellierung gestellt. Wo andere Systeme teilweise keine Anwendung finden können, kommt die kompakte Multi Lift – Easy Stütze zum Einsatz. Sie bringt die Vorteile einer Vertikalstütze bei geringer Einbauhöhe. Die Teller der Multi Lift – Easy sind ebenfalls beweglich.
Geeignet für Fahrzeuge mit einem Gesamtgewicht von maximal 5 Tonnen.
| Hubstützensysteme | Multi Lift “Easy”(1) Multi Lift “Heavy”(2) |
| Fahrzeuge bis | max. 5 Tonnen(1) max. 12 Tonnen(2) |
| Tragkraft | max. 2 Tonnen / Stütze(1) max. 3,5 Tonnen / Stütze(2) |
| Eigengewicht | 7,5 kg / Stütze(1) 9 kg / Stütze(2) |
| Hub | ca. 400 mm (für Stützenlänge 350 mm)(1) ca. 420 mm (für Stützenlänge 535 mm)(2) |
| Varianten | Teleskop / Vertical(1) Teleskop(2) |
| Hydraulikaggregat | 12 V(1) 12 V oder 24 V(2) |
| Steuerung | Funkfernbedienung + Autolevel(1), (2) |
| Stützentechnik | Doppelwirkende Hydraulikzylinder(1), (2) |
| Ventiltechnik | 4/3 Wege(1), (2) |
| Ölanschlüsse | Je ein Anschluss oben und unten am Hydraulikzylinder(1), (2) |
| Notbedienung | Handpumpe am Pumpenblock(1), (2) |
| Sicherheit | Rückschlagventil am Hydraulikaggregat(1), (2) |
| Endschalter | Endschalter am Hydraulikzylinder(1), (2) |
| Stützenteller | Bewegliche Teller(1), (2) |
Wir stehen dir gerne zur Verfügung unter Telefon +49 (0) 5471 95 83 0
oder +41 (0) 71 440 04 88 oder über unser Kontaktformular.
